Calcolo golfari di sollevamento: guida completa alla progettazione e verifica
Il calcolo golfari di sollevamento è un aspetto fondamentale per garantire la sicurezza e l’efficienza durante le operazioni di sollevamento. I golfari di sollevamento, detti anche occhielli o anelli di sollevamento, sono dispositivi essenziali per fissare i carichi ai mezzi di sollevamento, come gru e paranchi. In questa guida completa, analizzeremo i principi di progettazione, i materiali impiegati e le normative da rispettare per garantire un utilizzo sicuro e affidabile dei golfari di sollevamento.

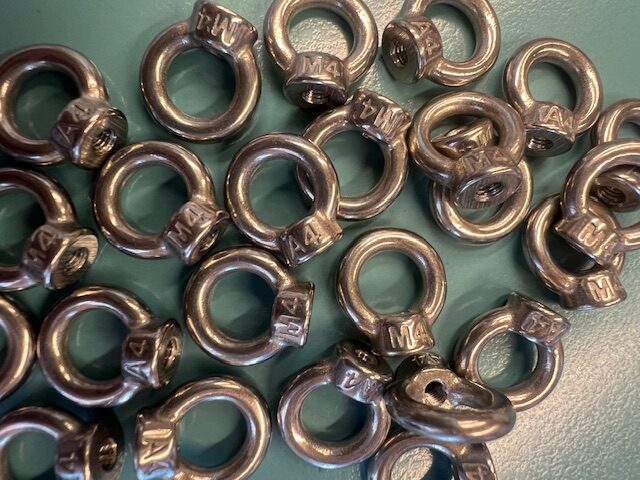

Cos'è un golfare di sollevamento?
Un golfare di sollevamento è un componente meccanico utilizzato per collegare un carico a un dispositivo di sollevamento, come un gancio o un grillo. Viene fissato al carico tramite filettatura o saldatura, consentendo il sollevamento in sicurezza.
Caratteristiche principali:
- Forma: generalmente ad anello o a occhiello, progettato per distribuire il carico uniformemente.
- Materiale: realizzato in acciaio ad alta resistenza per sopportare forze elevate.
- Portata: varia in base al tipo di golfare e alle condizioni di utilizzo.
Tipi principali di golfari:
- Golfari a vite: filettati e avvitati direttamente nel carico.
- Golfari saldati: integrati direttamente nella struttura.
- Golfari girevoli: consentono la rotazione per facilitare il posizionamento del carico.
Progettazione e calcolo dei golfari di sollevamento
Il calcolo golfari di sollevamento richiede un’analisi attenta delle condizioni di carico, del materiale e delle forze in gioco. Un’adeguata progettazione evita deformazioni o cedimenti strutturali.
Fattori da considerare:
| Fattore | Descrizione |
|---|---|
| Carico di lavoro | La forza massima che il golfare deve sopportare in condizioni normali di utilizzo (WLL – Working Load Limit). |
| Fattore di sicurezza | Coefficiente che tiene conto di incertezze e variazioni operative. Solitamente compreso tra 4 e 6, a seconda della normativa. |
| Angolo di tiro | L’angolo tra la direzione del carico e l’asse del golfare. Più è inclinato l’angolo, maggiore è la sollecitazione sul golfare. |
| Dimensionamento filettatura | Il calcolo della filettatura (o saldatura) del golfare deve garantire la tenuta al carico massimo previsto. |
| Verifica delle tensioni | Verifica delle tensioni di taglio, trazione e flessione che agiscono sul golfare. |
| Verifica a fatica | Nei casi di utilizzo ciclico, si verifica la resistenza a fatica del golfare. |
Componenti e materiali dei golfari di sollevamento
La scelta dei materiali e la corretta progettazione dei componenti sono essenziali per garantire la sicurezza.
Componenti principali:
- Corpo del golfare: la parte ad anello che collega il carico.
- Filettatura (se presente): garantisce il fissaggio sicuro al carico.
- Base di appoggio: distribuisce la forza e impedisce la deformazione del carico.
Materiali più comuni:
- Acciaio legato (ad esempio C45 o 42CrMo4): offre un’elevata resistenza meccanica.
- Acciaio inox: indicato per ambienti corrosivi o marini.
- Trattamenti superficiali: zincatura o verniciatura per aumentare la resistenza alla corrosione.
La scelta del materiale deve rispettare le condizioni ambientali e le specifiche del carico da sollevare.
Normative e linee guida di sicurezza
Per il calcolo golfari di sollevamento, è fondamentale attenersi alle normative e alle linee guida vigenti per garantire la conformità e la sicurezza.
Normative di riferimento:
- EN 1677-1: specifiche generali per gli accessori di sollevamento in acciaio.
- EN ISO 3266: requisiti per i golfari a vite.
- Directive 2006/42/CE (Direttiva Macchine): regolamentazione generale della sicurezza delle macchine, inclusi gli accessori di sollevamento.
Buone pratiche di sicurezza:
- Ispezione periodica: controllo visivo e dimensionale dei golfari prima di ogni utilizzo.
- Utilizzo conforme: evitare sovraccarichi e angoli di tiro superiori ai limiti consigliati.
- Marcature leggibili: il golfare deve riportare chiaramente le informazioni essenziali (WLL, angolo massimo di tiro, materiale, etc.).
- Formazione del personale: garantire che gli operatori siano formati e consapevoli dei rischi.
Il calcolo golfari di sollevamento è un passaggio fondamentale per la sicurezza e la durata delle operazioni di sollevamento. Una progettazione adeguata e il rispetto delle normative vigenti permettono di evitare incidenti e prolungare la vita utile degli accessori.
Se desideri un supporto tecnico personalizzato per la progettazione o la verifica dei tuoi golfari di sollevamento, contattaci, il nostro team è pronto a supportarti in ogni fase del progetto.
